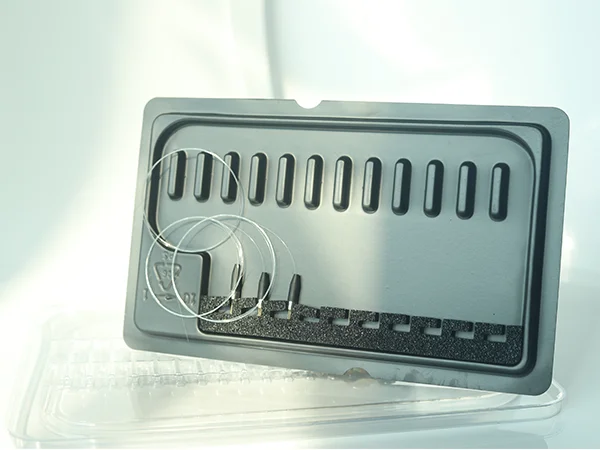

Elektronika üçün Antistatik Termoplastik Qablaşdırma Haqqında Nə Bilməlisiniz?

ESD qablaşdırmasına nəzarət etmək üçün nə lazımdır?

Elektron qablaşdırma komponent ətrafında idarəetmə sisteminin bir hissəsi kimi xidmət edir. Bu komponent elektrostatik hadisələrə həssas olduqda, qab fiziki təşkilata əlavə olaraq proqnozlaşdırıla bilən elektrik davranışını təmin etməlidir. Buna görə də, ESD qablaşdırması yalnız görünüşü ilə deyil, ölçülə bilən material və səth xüsusiyyətləri ilə müəyyən edilməlidir.

Statik yük müxtəlif materiallar arasında təmas və ayrılma, işləmə zamanı hərəkət, sürtünmə və digər ümumi istehsal fəaliyyətləri ilə inkişaf edə bilər. Həssas komponent son montajdan əvvəl bir çox mərhələdən keçə bilər, buna görə də qablaşdırma bir neçə dəfə açıla, köçürülə, yığıla və yenidən istifadə edilə bilər. Əgər qablaşdırma düzgün tərtib olunmayıbsa, hər bir mərhələ nəzarətsiz elektrostatik şərait üçün imkanlar yaradır.

Qablaşdırma quruluşu da məhsulun hərəkətinə təsir göstərir. Xüsusi boşluqları olan nimçə fərdi komponentləri bir-birindən ayrı saxlaya və qonşu hissələr arasında lazımsız təması azalda bilər. Bağlayıcılar, sensorlar, PCB ilə əlaqəli komponentlər və digər dəqiq məhsullar üçün idarə olunan yerləşdirmə əl ilə və istehsal xətti ilə işləməyi daha nizamlı edə bilər.

Effektiv elektron qablaşdırma elektrostatik nəzarəti fiziki təşkilatla birləşdirir. Hər iki funksiyaya təcrid olunmuş xüsusiyyət kimi baxılmamalıdır.

Hər bir elektron komponentin eyni həssaslığa və ya işləmə tələbinə malik olmadığını başa düşmək də vacibdir. Yarımkeçirici paketlər, birləşdiricilər, sensorlar, optik modullar və yığılmış dövrə lövhələri çəki, forma, açıq səthlər və proses mühitinə görə fərqlənə bilər. Buna görə qablaşdırma bir universal nimçə quruluşuna etibar etməkdənsə, faktiki məhsul ətrafında hazırlanmalıdır.

• Müəyyən edilmiş ESD davranışı:elektrik xüsusiyyətləri komponent və proses tələblərinə uyğun olaraq müəyyən edilməlidir.
• Sabit yerləşdirmə:fərdi boşluqlar işləmə zamanı arzuolunmaz hərəkəti məhdudlaşdıra bilər.
• Müvafiq struktur:divar qalınlığı, dərinlik və həndəsə fiziki məhsula uyğun olmalıdır.
• Proses uyğunluğu:üst-üstə yığılması, yuvalanması, təftişi və sətir tərəfi ilə işləməsi əvvəldən nəzərə alınmalıdır.

Hansı Termoplastiklər Fərqli ESD Tətbiqlərinə Uyğundur?

Termoplastik seçim elektrik davranışından daha çox təsir edir. O, həmçinin sərtliyi, təsir müqavimətini, elastikliyi, şəffaflığı, temperatur davranışını, görünüşü və formalaşma xüsusiyyətlərini müəyyən edir. Elektron qablar üçün bu xüsusiyyətlər birlikdə nəzərə alınmalıdır, çünki bir arzu olunan xüsusiyyəti təmin edən material başqa sahədə məhdudiyyətlər tətbiq edə bilər.

Təkrar işləmə üçün PP

PP bir qabın əyilmə yorğunluğu müqaviməti, düşmə müqaviməti və temperatur müqavimətinin birləşməsinə ehtiyacı olduqda faydalıdır. Bu xüsusiyyətlər qabın təkrar yüklənə, köçürülə, yığıla və ya istehsal sahəsinə qaytarıla biləcəyi tətbiqlərə aiddir.

SMT mühitləri proses mərhələləri arasında tez-tez işləmə və mütəşəkkil hərəkəti əhatə edə bilər. Qablaşdırma müəyyən edilmiş elektrostatik xüsusiyyətlərini qoruyarkən təkrar istifadəyə dözməli olduğu hallarda PP əsaslı struktur hesab edilə bilər.

Şəffaflıq və Sərtlik üçün PET

PET yüksək şəffaflıq və yaxşı sərtlik təmin edir, bu da onu komponentlərin yoxlanılması və məhsulun görünməsinin vacib olduğu yerlərdə faydalı edir. Şəffaf nimçə operatorların hər bir elementi yerindən çıxarmadan komponent quruluşunu müəyyən etməyi asanlaşdıra bilər.

Görünmə, həmçinin yoxlama yönümlü iş axınlarını dəstəkləyə bilər. Qablaşdırma konsepsiyası operatorlara məhsulu birbaşa görməyə imkan verdikdə, nimçə komponentin aydın görünüşünü qoruyaraq təşkilatı təmin edə bilər.

Ümumi Tablanın Strukturları üçün PS

PS nisbətən kövrəkdir və PET-dən bir qədər aşağı şəffaflığa malikdir. Bununla belə, bu, ümumi strukturun və idarəetmə mühitinin onun xüsusiyyətlərinə uyğun olduğu ümumi təyinatlı elektron komponent dövriyyəsi qabları üçün nəzərdə tutula bilər.

Düzgün seçim yalnız maddi adına əsaslanmamalıdır. Faktiki komponent çəkisi, boşluq ölçüləri, gözlənilən təsir, temperatur şəraiti, şəffaflıq tələbi və nəzərdə tutulan işləmə tezliyi seçimə təsir göstərir.

Praktikada elektrik performansı mexaniki performansa bağlı qalmalıdır. Tabla istənilən müqavimət diapazonuna malik ola bilər, lakin onun forması, çevikliyi və ya temperatur davranışı idarəetmə mühitinə uyğun gəlmirsə, yenə də məhsula zəif uyğun gəlir.

Səth müqaviməti necə təyin edilməlidir?

Səth müqaviməti ESD qablaşdırmasında mərkəzi texniki parametrlərdən biridir, çünki o, qablaşdırma materialının elektrik davranışını təsvir etmək üçün ölçülə bilən bir yol təqdim edir. Hədəf diapazonu komponentin ESD tələblərinə və ətrafdakı işləmə mühitinə uyğun olaraq seçilməlidir.

Fərdi qablaşdırma proqramı 1,0×10⁴Ω ilə 1,0×10¹¹Ω arasında səth müqavimətini təyin edə bilər. Bu diapazon çoxsaylı elektrostatik nəzarət tələblərini əhatə edir, lakin geniş diapazonun mövcudluğu bir dəyərin avtomatik olaraq hər tətbiq üçün uyğun olması demək deyil.

Fərqli elektron istehsal mühitlərində yüklənməyə nəzarət, materialla işləmə və proses inteqrasiyası üçün müxtəlif tələblər ola bilər. Komponentlərin ümumi dövriyyəsi üçün istifadə edilən qab, açıq keçirici strukturları olan komponentlərin həssas təftişi, avtomatlaşdırılmış işlənməsi və ya qablaşdırılması üçün istifadə edilən qabdan fərqli xüsusiyyətlərə malik ola bilər.

Komponent Tələbindən başlayın

İlk sual ESD nəzarətinin hansı səviyyədə komponent və idarəetmə prosesinin tələb olunduğu olmalıdır. Qablaşdırma spesifikasiyası daha sonra elektrik dəyərini sadəcə olaraq istifadə edildiyi üçün seçməkdənsə, bu tələb əsasında hazırlanmalıdır.

Tam Qablaşdırma Sistemini nəzərdən keçirin

Tabla qablaşdırma mühitinin yalnız bir elementidir. Xarici kartonlar, yastıqlama materialları, separatorlar, iş səthləri, daşıma avadanlığı və digər qablaşdırma komponentləri də məhsulun ətrafındakı elektrostatik şəraitə təsir göstərə bilər.

Bu, sistem səviyyəsində düşünməyi vacib edir. Nəzarət olunan müqavimət xarakteristikasına malik nimçə hələ də ətrafdakı materialların və avadanlıqların elektrik davranışını tanıyan işləmə prosesinə inteqrasiya edilməlidir.

Müqaviməti həndəsə ilə birləşdirin

Elektrik spesifikasiyası mühəndislərin fiziki mühafizəni nəzərdən qaçırmasına səbəb olmamalıdır. Boşluğun dərinliyi, divar aralığı və yerləşdirmə strukturu tələb olunan elektrostatik funksiyanı qoruyarkən komponenti qorumalıdır.

• Lazımi müqavimət diapazonunu təyin edin:hədəf dəyərini faktiki ESD qoruma tələbinə qoşun.
• Komponenti idarə olunan vəziyyətdə saxlayın:lazım olan yerlərdə boşluqlardan və yerləşdirmə funksiyalarından istifadə edin.
• Tam idarəetmə mühitini nəzərdən keçirin:tepsi ilə qarşılıqlı əlaqədə olan digər material və avadanlıqları nəzərdən keçirin.
• Hazır məhsulu yoxlayın:Müəyyən edilmiş elektrik xüsusiyyətlərinə nail olunduğunu yoxlamaq üçün uyğun müqavimət-sınaq avadanlıqlarından istifadə edin.

Ölçülə bilən spesifikasiya həmçinin qablaşdırma dizaynerləri, komponent istehsalçıları və istehsal qrupları arasında ünsiyyəti asanlaşdırır. Bir qabı yalnız “antistatik” kimi təsvir etmək əvəzinə, layihə nəzərdə tutulan müqavimət diapazonunu və buna nail olmaq üçün tələb olunan material konstruksiyasını müəyyən edə bilər.

ESD qabı necə dizayn edilməlidir?

Elektrik nəzarəti dizayn probleminin yalnız bir hissəsidir. Elektron qab, həmçinin komponenti etibarlı şəkildə tutmalı, praktiki yükləmə və boşaltmağa imkan verməli, daşıma avadanlığına uyğun olmalı və yığma və ya yuva tələblərinə uyğun olmalıdır.

1. Məhsul zərfini müəyyən edin

Komponentin dəqiq ölçüləri ilə başlayın. Uzunluğu, eni, hündürlüyünü, diametrini, çıxıntıları, birləşdirici yerləri, həssas səthləri və nimçə ilə təmas etməməli olan hər hansı sahələri qeyd edin.

Qeyri-qanuni elektron qurğular üçün faydalı dizayn məlumatı bir ümumi ölçüdən daha çox bir neçə en kəsiyi ölçüləri əhatə edə bilər. Bu, çıxıntılı komponentləri olan birləşdiricilər, sensorlar və PCB birləşmələri üçün xüsusilə vacib ola bilər.

2. Məhsulun ətrafında boşluq yaradın

Xüsusi boşluq qonşu komponentlər arasında ayrılıq yaradaraq hər bir hissənin mövqeyini idarə edə bilər. Boşluğun həndəsəsi tutma və əlçatanlığı balanslaşdırmalıdır. Həddindən artıq boş yerləşdirmə hərəkətə imkan verə bilər, həddindən artıq məhdudlaşdırıcı həndəsə yükləmə və boşaltma işlərini çətinləşdirə bilər.

3. Divarın qalınlığını nəzərə alın

Divar qalınlığı qabın sərtliyinə, çəkisinə və formalaşma davranışına təsir göstərir. Böyük boşluqlar və dərin strukturlar termoformasiya zamanı materialın paylanmasının diqqətlə nəzərdən keçirilməsini tələb edə bilər. Buna görə də qalınlığı formalaşdırma istiqaməti və son nimçə həndəsəsi ilə birlikdə qiymətləndirmək lazımdır.

4. Stacking və ya Nesting Features əlavə edin

Yenidən istifadə oluna bilən elektron qablar tez-tez yükləndikdə üst-üstə yığılmalı və boş olduqda yuvaya qoyulmalıdır. Bu xüsusiyyətlər saxlama mürəkkəbliyini azalda və idarəetmənin səmərəliliyini artıra bilər, lakin həndəsə yığılmış qabların sabit qalması və boşluqların bir-birinə mane olmaması üçün dizayn edilməlidir.

5. Həssas səthləri qoruyun

Komponentlərdə nəzarət olunan təmas tələb edən açıq korpuslar, birləşdiricilər, linzalar, sancaqlar və ya bitmiş səthlər ola bilər. Müvafiq hallarda, qab qoruyucu əlavələr və ya seçilmiş yastıqlama xüsusiyyətləri ilə konfiqurasiya edilə bilər ki, məhsul lazımsız səth təması olmadan dəstəklənsin.

6. Avtomatlaşdırılmış İdarəetmə Planı

Elektronika fabrikləri qabları əllə, arabalar, konveyerlər və ya avtomatlaşdırılmış idarəetmə avadanlığı ilə hərəkət etdirə bilər. Tablanın strukturu nəzərdə tutulan prosesə, o cümlədən giriş nöqtələri, yığma hündürlüyü, oriyentasiya və yükləmə istiqaməti ilə uyğun olmalıdır.

Buna görə də, ən etibarlı qab dizaynları tətbiq üçün xüsusidir. Məhsulun özünəməxsus forması və ya xüsusi rəftar tələbi olduqda onlar sabit boşluq nümunəsinə etibar etmirlər.

Elektron qablar üçün termoformasiya niyə faydalıdır?

Elektron qablaşdırma xüsusi boşluqlar, böyük səthlər, əyri konturlar və ya geniş qab ölçüləri tələb etdikdə termoformasiya xüsusilə faydalıdır. Hər tətbiqi kiçik standart formata məcbur etmədən məhsula xas struktur yaratmaq üçün alət üzərində qızdırılan termoplastik təbəqə formalaşdırıla bilər.

Bu elektronika üçün vacibdir, çünki komponentlərin qablaşdırılması kiçik fərdi hissələrdən tutmuş daha böyük birləşmələrə və çoxhissəli sistemlərə qədər dəyişə bilər. Bir qaba kiçik boşluqlardan ibarət bir şəbəkə lazım ola bilər, digəri isə daha böyük montajlar üçün dərin ciblərə ehtiyac duya bilər.

Böyük Format Bacarığı

Termoformasiya edilmiş qablaşdırma, faktiki nimçənin strukturuna və istehsal tələblərinə uyğun olaraq, təxminən 1300 × 750 × 740 mm-ə qədər ölçülərdə istehsal edilə bilər. Bu geniş formalaşdırma qabiliyyəti qablaşdırma sistemi böyük bir montajı və ya bir neçə məhsul zonasını əhatə etdikdə faydalıdır.

Xüsusiləşdirilmiş Boşluq Planları

Termoformasiya məhsulun düzülüşü ətrafında boşluq nümunəsini inkişaf etdirməyə imkan verir. Ayrı-ayrı boşluqlar komponent ölçülərinə uyğun olaraq yerləşdirilə bilər və ümumi nimçənin izi mövcud nəqliyyat və ya saxlama strukturlarına uyğunlaşdırıla bilər.

İnkişaf çevikliyi

Elektron məhsullar inkişaf zamanı dəyişə bilər. Bağlayıcı mövqeləri, gövdə ölçüləri, PCB konfiqurasiyaları və aksessuar tənzimləmələri hamısı yenidən nəzərdən keçirilə bilər. Çevik termoformasiya yanaşması fərdiləşdirilmiş alətlər və geniş formatlı strukturların tələb olunduğu seçilmiş inkişaf layihələrini dəstəkləyə bilər.

Material müxtəlifliyi

PP, PET, PS və digər uyğun termoplastiklər termoformasiya prosesində nəzərə alına bilər. Bu, tepsinin elektrik, mexaniki və vizual tələblərini birlikdə qiymətləndirməyə imkan verir.

Qablaşdırma Xüsusiyyətləri ilə İnteqrasiya

Formalaşdırma konsepsiyası yerləşdirmə sahələrini, yığma strukturları, açılışları və digər funksional detalları özündə birləşdirə bilər. Əlavə səth mühafizəsi tələb olunduqda, seçilmiş yastıqlama materialları da qablaşdırma dizaynına inteqrasiya oluna bilər.

Termoformasiya qablaşdırma həndəsəsinin mürəkkəb komponenti ümumi qab formatına məcbur etmək əvəzinə məhsulu yaxından izləməsi lazım olduqda ən faydalıdır.

İstehsal prosesi hələ də məhsulun həndəsəsinə, tələb olunan elektrik davranışına, istehsal miqdarına və ümumi qablaşdırma strategiyasına uyğun olaraq seçilməlidir. Termoformasiya hər bir elektron qablaşdırma tətbiqi üçün universal cavab deyil, proses variantıdır.

ESD qabları ümumiyyətlə harada istifadə olunur?

ESD ilə idarə olunan termoformlanmış qablar elektronika istehsalının və logistikanın bir çox mərhələlərini dəstəkləyə bilər. Dəqiq struktur qablaşdırmanın saxlama, yoxlama, istehsal xəttinin hərəkəti, dövriyyə və ya daşınma üçün nəzərdə tutulmasından asılıdır.

• Elektron komponentlər:birləşdiricilər, sensorlar, PCB ilə əlaqəli hissələr, yarımkeçirici komponentlər və digər statikə həssas məhsullar xüsusi boşluqlarda yerləşdirilə bilər.
• PCB ilə işləmə:dövrə lövhələri və elektron qurğular müvəqqəti saxlama, ötürmə və istehsal xəttinin hərəkəti zamanı dəstəklənə bilər.
• Dəqiq elektron hissələr:fərdi boşluqlar müəyyən edilmiş işləmə tələbləri ilə komponentlər üçün mütəşəkkil yerləşdirməni saxlamağa kömək edə bilər.
• SMT istehsalı:təkrar istifadə edilə bilən dövriyyə qabları idarə olunan elektrostatik davranışın tələb olunduğu istehsal mərhələləri arasında təkrar hərəkəti dəstəkləyə bilər.
• Optoelektronik komponentlər:qablaşdırma müəyyən ESD şərtləri ilə optik rabitə və optoelektronik birləşmələr üçün konfiqurasiya edilə bilər.
• Sənaye elektron avadanlıqları:böyük komponentlər və montajlar saxlama, daxili daşıma və idarə olunan idarəetmə üçün təşkil edilə bilər.

Komponent Təftişi

Təftiş yönümlü qablaşdırma mütəşəkkil yerləşdirmədən və komponentə aydın girişdən faydalanır. Şəffaflıq vacib olduqda, operatora məhsulu qabın içərisində qalarkən görməyə imkan verən strukturlar üçün PET nəzərdən keçirilə bilər.

SMT və istehsal xəttinin dövriyyəsi

İstehsal mühitləri proses mərhələləri arasında təkrar tray hərəkətini əhatə edə bilər. Yorulma müqaviməti, təsir müqaviməti və temperatur davranışının təkrar işləmə tələblərinə uyğun olduğu hallarda PP nəzərdən keçirilə bilər.

PCB və montaj idarəsi

Devre lövhələri və qurğular daha böyük ölçülərə və kövrək quraşdırılmış xüsusiyyətlərə malik ola bilər. Buna görə də lövhə boşluqları yük daşımaq üçün nəzərdə tutulmayan komponentlərlə təmas etmədən lövhəni dəstəkləməlidir.

Optoelektron qablaşdırma

Optik rabitə komponentləri həssas səthlərə və dəqiq ölçülərə malik ola bilər. Onların qablaşdırma strukturu komponentlərin istiqamətini, əlaqə zonalarını, ayrılmasını və tələb olunan elektrostatik xüsusiyyətləri nəzərə almalıdır.

Təmizlik və məhsulun qorunması birlikdə necə işləyir?

Elektron qablaşdırma təkcə ESD-nəzarət cihazı deyil. Təmizlik də vacib ola bilər, xüsusən də istehsal zamanı komponentlər toz, hissəciklər və ya səth çirklənməsinə məruz qaldıqda. Buna görə qablaşdırma dizaynı həm elektrostatik davranışa, həm də qabın fiziki təmizliyinə diqqət yetirməlidir.

Təmiz istehsal mühiti qabın istehsalı zamanı tozun yapışmasına nəzarət etməyə kömək edə bilər. Materialın işlənməsi, formalaşdırılması, kəsilməsi və saxlanması ardıcıl olaraq idarə olunmalıdır ki, hazır qab nəzərdə tutulan elektronika tətbiqi üçün uyğun olsun.

Əlaqə sahələrinə nəzarət edin

Hər komponentin səthi qablaşdırmaya eyni dərəcədə toxunmamalıdır. Bəzi məhsullarda bitmiş kosmetik səthlər, açıq kontaktlar, optik səthlər və ya həssas çıxıntılar var. Boşluq dizaynı lazımsız təması məhdudlaşdıra və incə sahələri struktur kənarlarından uzaqlaşdıra bilər.

Müvafiq olduqda qoruyucu əlavələrdən istifadə edin

Seçilmiş qablaşdırma dizaynları əlavə yumşaq təmas təbəqəsinə ehtiyac duyulan süngər kimi tamponlayıcı materialları özündə birləşdirə bilər. Bu yanaşma, daha yüksək görünüş və ya təmas həssaslığı olan məhsullar üçün səth təması və işləmə işarələrini azaltmağa kömək edə bilər.

Təmiz İstifadə Təcrübələrini Saxlayın

Qablaşdırma performansı istehsaldan sonra və istehsal zamanı baş verənlərdən təsirlənir. Təmiz saxlama, nəzarət edilən yükləmə təcrübələri və müvafiq rəftar prosedurları qabın komponentə çatmazdan əvvəl nəzərdə tutulan vəziyyətini qorumağa kömək edə bilər.

Yenidən istifadəni nəzərdən keçirin

Yenidən istifadə oluna bilən qablar bir çox işləmə dövründən keçə bilər. Təkrar istifadə qablaşdırma sisteminin bir hissəsi olduqda, dizayn yorğunluq, təkrar təmizləmə, yığma və təkrar yükləməni nəzərə almalıdır. PP, bu xüsusiyyətlərin tələb olunan elektrik və mexaniki performansa uyğun olduğu tətbiqlərdə faydalı ola bilər.

ISO əsaslı keyfiyyət menecmenti prosesə nəzarət üçün strukturlaşdırılmış çərçivə təmin edə bilər, eyni zamanda müvafiq üçüncü tərəf sınaqları müştəri tələblərinə uyğun olaraq müvafiq material və ya məhsul xüsusiyyətlərini qiymətləndirmək üçün istifadə edilə bilər.

Fərdi inkişaf üçün hansı məlumat lazımdır?

Xüsusi hazırlanmış qablar qablaşdırma dizaynı məhsul və rəftar prosesi haqqında aydın məlumatla başlayanda daha yaxşı işləyir. Giriş nə qədər tam olarsa, boşluğun həndəsəsini, materialın istiqamətini, müqavimət diapazonunu və qabın ümumi quruluşunu müəyyən etmək bir o qədər asan olar.

1. Məhsulu müəyyənləşdirin.Məhsulun ölçülərini, ümumi formasını, kritik çıxıntıları və təmasda qalmalı olan hər hansı sahələri təmin edin.
2. İdarəetmə mühitini müəyyənləşdirin.Tabağın saxlama, əllə ötürmə, istehsal xəttinin dövriyyəsi, yoxlama, yığma və ya daşınma üçün istifadə edilib-edilmədiyini izah edin.
3. ESD tələbini müəyyənləşdirin.Tələb olunan səth müqaviməti diapazonunu və ya komponent üçün tətbiq olunan qablaşdırma tələbini bildirin.
4. Tablanın ölçülərini müəyyənləşdirin.İstədiyiniz ümumi uzunluğu, eni, hündürlüyü və nəqliyyat qabları və ya istehsal avadanlığı tərəfindən qoyulan hər hansı məhdudiyyətləri təmin edin.
5. Boşluğun quruluşunu müəyyənləşdirin.Boşluqların sayını, boşluğun dərinliyini, məsafəni, oriyentasiyanı və məhsulun yükləmə istiqamətini müəyyənləşdirin.
6. Əlavə funksiyaları müəyyənləşdirin.Müvafiq hallarda yığma, yuva qurma, yastıqlama, yerləşdirmə xüsusiyyətləri, açılışlar, etiketlər və ya loqo tələblərini müəyyən edin.
7. Material istiqamətini nəzərdən keçirin.PP, PET və PS-ni tətbiqin elektrik, mexaniki, temperatur və görünüş tələbləri ilə müqayisə edin.

Rəsmlər və Ölçü Məlumatları

Mühəndislik təsvirləri kritik ölçülər, dözümlülüklər və komponent interfeysləri haqqında dəqiq məlumat verə bilər. Ölçü spesifikasiyası məhsulun nisbətən sadə həndəsəsi olduqda da faydalıdır.

Fiziki Məhsul Məlumatı

Fiziki məhsul qeyri-müntəzəm formaları, faktiki təmas səthlərini, hündürlük keçidlərini və yalnız əsas ölçülərlə təsvir etmək çətin ola biləcək çıxıntılı komponentləri aydınlaşdırmağa kömək edə bilər. Məqsəd, boşluq dizaynı tamamlanmamışdan əvvəl əsl paket zərfini başa düşməkdir.

Qablaşdırma Avadanlıqları və Logistika

Tabla, həmçinin fabrikdə hərəkət edəcəyi yol ətrafında dizayn edilməlidir. Konteynerin ölçüləri, yığma hündürlüyü, yuvalama dərinliyi, konveyer boşluğu və operatorun girişi son formaya təsir edə bilər.

Buna görə də, layihənin spesifikasiyası qabın yüklənməsindən saxlama və istehsal xəttinin ötürülməsindən onun son qablaşdırma və ya daşınma mərhələsinə qədər olan tam səyahətini təsvir etməlidir. Bu daha geniş görünüş, boşluq dizaynının prosesin yalnız bir addımını həll etməsinə mane olur.

Göndərmədən əvvəl nə yoxlanılmalıdır?

Hazır elektron qablar həm elektrik, həm də fiziki baxımdan yoxlanılmalıdır. Bir qab tələb olunan müqavimət xarakteristikasını qoruya bilməyərək nəzərdə tutulan ölçülərə cavab verə bilər, necə ki, boşluq və ya yığma problemləri olduqda müqavimət diapazonuna cavab verə bilər.

Elektrik yoxlaması

Müəyyən edilmiş səth müqaviməti diapazonu uyğun müqavimət-sınaq avadanlığı ilə yoxlanıla bilər. Təsdiqləmə müvafiq sınaq üsuluna və qablaşdırma tələblərinə uyğun aparılmalıdır.

Ölçülərin yoxlanılması

Kritik ölçülər razılaşdırılmış dizayn tələblərinə uyğun ölçülməlidir. Boşluğun dərinliyinə, boşluğun mövqeyinə, qabın perimetrinə və komponent və ya xarici idarəetmə avadanlığı ilə birbaşa əlaqə quran hər hansı xüsusiyyətə xüsusi diqqət yetirilməlidir.

Təmizlik yoxlanışı

Bitmiş qablar görünən çirklənmə və material zibilləri üçün yoxlanılmalıdır. Bu, xüsusilə təmizliyin idarəetmə mühitinə təsir göstərə biləcəyi elektronik qablaşdırma üçün aktualdır.

İstehsal ardıcıllığı

Keyfiyyətin idarə edilməsi materialın daxil edilməsini, formalaşma şərtlərini, kəsməni, yoxlamanı və hazır məhsulun işlənməsini əhatə etməlidir. Təkrarlana bilən bir proses vacibdir, çünki qabın elektrik və fiziki xüsusiyyətləri istehsal boyu ardıcıl qalmalıdır.

Tələb olunduqda, xammal və hazır məhsullar da üçüncü tərəfin müvafiq sınaqlarından keçirilə bilər. Dəqiq sınaq həcmi müştərinin texniki tələblərinə və nəzərdə tutulan elektronika tətbiqinə uyğun olaraq müəyyən edilməlidir.
